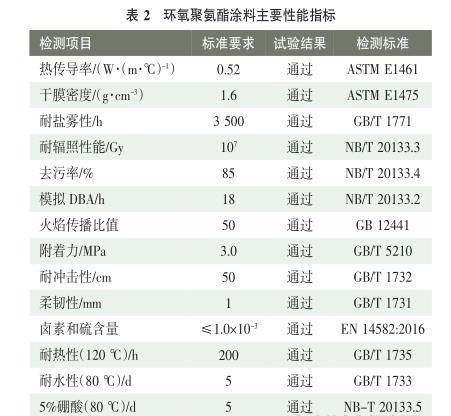

研制出的環(huán)氧聚氨酯性能優(yōu)異，能夠滿(mǎn)足核電涂料的要求。將漆膜按照標(biāo)準(zhǔn)制板進(jìn)行檢測(cè)，參照第三代核電涂料標(biāo)準(zhǔn)，主要項(xiàng)目檢測(cè)結(jié)果見(jiàn)表2。

固化劑對(duì)漆膜性能的影響

胺類(lèi)固化劑能夠使環(huán)氧基團(tuán)的三元環(huán)打開(kāi)繼而發(fā)生加成反應(yīng)，形成空間立體結(jié)構(gòu)，但是其原子之間的鍵能普遍較低，熱分解活化能較低，所以固化后的環(huán)氧樹(shù)脂耐熱性相對(duì)較差，同時(shí)這種環(huán)氧樹(shù)脂漆膜脆性大韌性差；另外胺類(lèi)固化劑與環(huán)氧樹(shù)脂反應(yīng)后分子鏈側(cè)鏈上還含有羥基等極性基團(tuán)，這些基團(tuán)會(huì)影響漆膜的耐水性^[7]。

是E20環(huán)氧樹(shù)脂分別與聚酰胺固化劑和異氰酸酯固化劑的性能比較結(jié)果。從中看出聚酰胺固化劑形成的漆膜具有較高的附著力，但是模擬DBA性能不如異氰酸酯固化劑形成的漆膜，這主要是因?yàn)槟蜔嵝院湍退?，尤其是耐水性上的差別，使用異氰酸酯作為固化劑的漆膜耐水性要遠(yuǎn)優(yōu)于使用聚酰胺固化劑的漆膜，這是因?yàn)楫惽杷狨ス袒鬁p少了體系中的羥基等極性鍵的數(shù)量，可以有效地提高體系的耐熱性和耐水性等性能，進(jìn)而提高模擬DBA性能；同時(shí)可以看到使用異氰酸酯作為固化劑的漆膜具有更好的柔韌性，這是因?yàn)楫惽杷狨ヅc環(huán)氧樹(shù)脂中的羥基交聯(lián)固化的氨基甲酸酯結(jié)構(gòu)可以改善漆膜的韌性。

不同分子結(jié)構(gòu)的固化劑會(huì)給漆膜帶來(lái)不同的性能，芳香族固化劑由于結(jié)構(gòu)中含有苯環(huán)最耐核輻射；脂肪族固化劑提供的碳鏈?zhǔn)蛊崮ぞ哂休^好的柔韌性。本試驗(yàn)采用二苯基甲烷二異氰酸酯（MDI）與亞甲基二異氰酸酯（HDI）以不同比例復(fù)配，目的是使漆膜能夠兼具耐輻射性和柔韌性，試驗(yàn)結(jié)果見(jiàn)表4所列。發(fā)現(xiàn)m（MDI）∶m（HDI）=1∶1時(shí)，涂層同時(shí)具有良好的耐輻照性能和機(jī)械性能。

 樹(shù)脂對(duì)漆膜性能的影響

任何涂料中樹(shù)脂體系是最重要的一部分。環(huán)氧樹(shù)脂擁有優(yōu)異綜合性能的同時(shí)耐輻照性能優(yōu)良，現(xiàn)對(duì)不同類(lèi)型的環(huán)氧樹(shù)脂形成的環(huán)氧聚氨酯漆膜進(jìn)行附著力、耐沖擊性、彎曲和耐化學(xué)品性的試驗(yàn)。

環(huán)氧樹(shù)脂E-12和異氰酸酯固化劑形成的漆膜具有最好的耐介質(zhì)性，但是柔韌性較差，這主要是因?yàn)樵诔厍闆r下，異氰酸酯固化劑主要是與羥基反應(yīng)而不是與環(huán)氧基進(jìn)行反應(yīng)，而E-12分子鏈較長(zhǎng)，所以每個(gè)分子上的羥基數(shù)量較多，這就導(dǎo)致了E-12環(huán)氧樹(shù)脂相較于其他兩個(gè)樹(shù)脂的交聯(lián)密度大，更高的交聯(lián)密度帶來(lái)更好的耐溶劑性的同時(shí)也會(huì)降低漆膜的機(jī)械性能。相對(duì)應(yīng)的，E-44因?yàn)槊總€(gè)分子鏈上羥基較少，交聯(lián)密度較低，所以它的柔韌性較好，但是耐介質(zhì)性能不佳。綜合考慮，E-20環(huán)氧樹(shù)脂形成的環(huán)氧聚氨酯漆膜具有較好的機(jī)械和耐介質(zhì)性能。

顏填料對(duì)漆膜性能的影響

顏填料在耐輻射涂料中十分重要，每種體質(zhì)顏料和功能顏料以及顏基比對(duì)涂層的耐輻射性能、防火性能、去污性能、防腐性能影響很大。值得注意的是，顏填料必須對(duì)核輻射穩(wěn)定，制成的涂料中不應(yīng)含有鈷、鎘、銻和鍶等經(jīng)核輻射后會(huì)轉(zhuǎn)變成具有放射性的元素。同時(shí)根據(jù)核電站建設(shè)的要求，顏填料中也不應(yīng)含有鹵族和硫元素以免對(duì)結(jié)構(gòu)造成腐蝕損傷。另外我們選擇顏填料的時(shí)候要注意去污性和耐輻照性能的平衡，盡量選一些對(duì)去污性影響小的耐輻照顏填料，減少耐輻照顏填料對(duì)去污性能的影響。

鈦酸鉀對(duì)漆膜性能的影響

耐輻照性能是涂料的關(guān)鍵指標(biāo)，添加能夠吸收輻照的顏填料可以一定程度的保護(hù)有機(jī)涂層結(jié)構(gòu)減少分解，使涂層保持原來(lái)的性能。鈦酸鉀中的鈦原子可以有效地吸收輻照射線(xiàn)，減緩對(duì)有機(jī)涂層的損害，同時(shí)化學(xué)性質(zhì)十分穩(wěn)定，可以提高漆膜的熱穩(wěn)定性，而且鈦酸鉀可以替代部分鈦白，一定程度減少了粉料用量。從表6中可以看出，隨著鈦酸鉀含量增加，涂層的耐輻照性能不斷提高，但是考慮到去污性能的要求，顏填料越少越好，所以鈦酸鉀含量10%即可達(dá)到較好效果。

業(yè)務(wù)咨詢(xún)：0755-27907896

統(tǒng)一客服熱線(xiàn)：400 0199 838

聯(lián)系人：蔡先生/劉小姐

地址：深圳市寶安區(qū)航城街道九圍社區(qū)強(qiáng)榮東工業(yè)區(qū)E2棟2樓

訊科檢測(cè)竭誠(chéng)為您服務(wù)！
