檢測原理

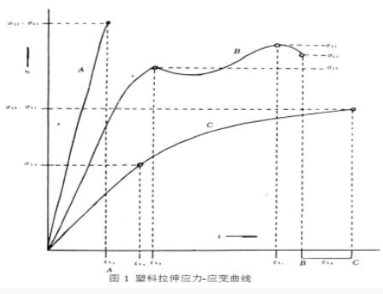

在規(guī)定的試驗溫度、濕度與拉伸速度下，通過對塑料試樣的縱軸方向施加拉伸載荷，使試樣產生形變直至材料破壞。記錄下試樣破壞時的最大負荷和對應的標線間距離的變化情況。
檢測指標
拉伸強度、屈服強度、斷裂伸長率、泊松比和彈性模量。

檢測標準
塑料：ASTM D638 TSO 527-2 GB/T 1040.2
薄膜及片材:ASTM D882 ISO 527-3 GB/T1040.3
橡膠和彈性體:ASTM D412 ISL37 GB/T 528

拉伸試樣
（1）試樣的形狀和尺寸
標準方法規(guī)定使用四種型號的試樣。
（2）i樣的選擇
熱固性模塑材料：用1型。
硬板材料：用11型（可大于170mm）。
硬質、半硬質熱塑性模塑材料：用11型，厚度d=（4±0.2）mm軟板、片材：用11型，厚度ds2mm塑料薄膜：用N型。（3）對試樣的要求
0試樣表面應平整、無氣泡、裂紋、分層、無明顯雜質相加工損傷等缺陷，有方向性差異的試片應沿縱橫方向分別取樣。
②硬板厚度ds10mm時，以原厚作為試樣的厚度；當厚度d210mm時，應從一面機械加工成10mm
③測試彈性模量，用厚4-10mm的11型試樣或用長200mm、寬15mm的長條試樣。
④每組試樣不少于5個。
